Sendvičové panely – Minerálne
Jadro týchto sendvičových panelov tvorí minerálna vlna, ktorá predstavuje izoláciu pre zvýšenú protipožiarnu odolnosť od EI30 do EI120 minút, v závislosti od hrúbky a typu panela. Vďaka tomu nachádzajú svoje využitie pri objektoch s nárokom na vyššiu požiarnu odolnosť a to hlavne pri budovách s vyšším výskytom osôb a pri rôznych stenách budov kde je navrhnutý požiarny úsek z dôvodu blízkosti stavieb vedľa seba.

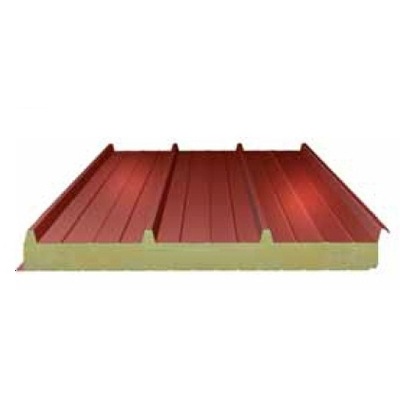

Strešný panel s minerálnou izoláciou pre zvýšenú protipožiarnú odolnosť. Možnosť pokládky vertikálne i horizontálne.
- Hrúbka minerálnej izolácie: panelu: 60 – 150 mm
- Hrúbka interiéroveho plechu : 0,6 mm
- Hrúbka exteriérového plechu: 0,6 mm
- Krycia šírka : 1000 mm
- Kotvenie : zámok štandardný
- Maximálna dĺžka:2 – 13,5 m
Hrúbka panelu t (mm) | 50 | 80 | 100 | 120 | 150 |
Hmotnosť panelu (kg/m2) | 16.22 | 19.22 | 21.22 | 23.22 | 26.22 |
Hodnota U pre min. vlákno (W/m2.K) | 0.71 | 0.47 | 0.39 | 0.33 | 0.27 |
Hr. panelu (mm) | Rozteč uloženia (m) | Spojitý nosník (zaťaženie v N/m2) | Jednoduchý nosník (zaťaženie v N/m2) | ||||||||||||
80 | 100 | 120 | 150 | 200 | 250 | 300 | 80 | 100 | 120 | 150 | 200 | 250 | 300 | ||
50 | L= | 4.55 | 3.78 | 3.23 | 2.65 | 2.02 | 1.67 | 1.32 | 3.98 | 3.65 | 3.23 | 2.65 | 2.02 | 1.67 | 1.32 |
80 | 5.96 | 5.56 | 4.83 | 3.96 | 3.06 | 2.49 | 2.12 | 5.14 | 4.81 | 4.51 | 3.96 | 3.06 | 2.49 | 2.12 | |
100 | 6.06 | 5.76 | 5.46 | 4.83 | 3.75 | 3.05 | 2.58 | 5.66 | 5.28 | 4.96 | 4.59 | 3.75 | 3.05 | 2.58 | |
120 | 6.1 | 5.87 | 5.64 | 5.38 | 4.41 | 3.6 | 3.04 | 6.15 | 5.73 | 5.39 | 4.97 | 4.39 | 3.6 | 3.04 | |
150 | 6.71 | 6.46 | 6.2 | 5.81 | 4.85 | 3.96 | 3.34 | 6.77 | 6.30 | 5.93 | 5.47 | 4.83 | 3.96 | 3.34 |
